超音波溶着機
素早く強固、簡単溶着
熱可塑性プラスチック（テフロンを除く）を、わずか数秒以内で瞬時に美しく強固に溶着します。
セッティングも簡単、用途に合わせたホーンで色々な作業に対応し、作業能率が大幅にアップ！
瞬間的に発熱し、冷却されるため、安全でしかも経済的。シンプルな操作で簡単に扱うことができます。
超音波溶着機「SUW150/SUW300」パンフレット [PDF] 超音波溶着機「SUW150/SUW300」取扱説明書 [PDF]
様々な溶着方法が可能
形状や素材等に最も適した溶接方法が選べるので、応用範囲がさらに広がります。
 伝達溶着・直接溶着合わせ面の溶着（伝達溶着）やホーンと素材接触面から発熱し素材同士を溶着（直接溶着） |
 直接リベッティング樹脂のベースに突起を設け金属部品や樹脂部品の穴に通し、出た突起部をかしめ取付部品を固定。 |
 インサートインサート用ナットを樹脂に埋め込んだりボールやテーパープラグ等の埋栓の挿入に |
 カッティングカッター用の替刃を装着できるホーンを使用し超音波カッターとして使用できます。 |
わずか数秒以内で、強固な溶着性能を発揮
凝固を待つ時間が必要なく作業能率は抜群です。
タイマーモード上で、DOWN、OSC、HOLDの各タイマーを設定すればタイマーシーケンスが開始され、自動的に超音波溶着が行われます。

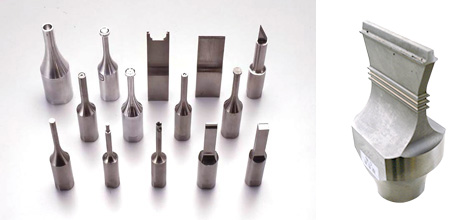

豊富なホーンオプション
単純形状のホーンから用途に合わせた特殊ホーンまでお客様の仕様に合わせ製作致します。
- ※ホーンは本体価格に含まれておりません。
- ※ホーンは全て受注生産であり、用途に合わせて設計致します。
超音波小型溶着機「SUW150」諸元表
 |
 SUW150利用例 |
| 発振器 | 最大出力 | 150W |
|---|---|---|
| 発振周波数 | 28kHz | |
| 定格電源入力 | AC100V 50/60Hz 2A | |
| タイマー | 3種類（DOWN・OSC・HOLD） | |
| 出力調整 | 3段階設定（60％、80％、100％） | |
| 重量 | 2.9kg | |
| 外部入力 | 外部入力による発振 ON-OFF コネクター付 | |
| 寸法 | W253×D240×H81（mm） |
|
| ハンドピース | コード長 | 1.9m |
| 重量 | 0.6kg | |
| スイッチ | レバースイッチ | |
| 寸法 | φ44×140mm（ホーン長除く） |
| 認定 | 電波法型式認定品 |
|---|---|
| メーカー希望小売価格 | 506,000円（消費税抜き 460,000円）（ホーン価格は含まれておりません） |
- ※本仕様は、改良のため予告なく変更される場合があります。
- ※ご使用前に取扱説明書をよくお読みいただき、本機の取り扱いを十分にご理解いただいた上でご使用ください。
超音波小型溶着機「SUW300」諸元表
 |
 SUW300利用例 |
| 発振器 | 最大出力 | 300W |
|---|---|---|
| 発振周波数 | 28kHz | |
| 定格電源入力 | AC100V 50/60Hz 4A | |
| タイマー | 3種類（DOWN・OSC・HOLD） | |
| 出力調整 | 3段階設定（60％、80％、100％） | |
| 重量 | 3.1kg | |
| 外部入力 | 外部入力による発振 ON-OFF コネクター付 | |
| 寸法 | W253×D240×H81（mm） |
ハンドピース | コード長 | 1.9m |
| 重量 | 0.6kg | |
| スイッチ | レバースイッチ | |
| 寸法 | φ44×140mm（ホーン長除く） |
| 認定 | 電波法型式認定品 |
|---|---|
| メーカー希望小売価格 | 594,000円（消費税抜き 540,000円）（ホーン価格は含まれておりません） |
- ※本仕様は、改良のため予告なく変更される場合があります。
- ※ご使用前に取扱説明書をよくお読みいただき、本機の取り扱いを十分にご理解いただいた上でご使用ください。
